真空開關管的氣密絕緣系統、屏蔽系統以及導電系統

本文作者：大禹漢光　發布時間：2022-11-11

　　真空開關管內部有很多系統組成，其中氣密絕緣系統、屏蔽系統以及導電系統是不可缺少的系統，如何對著三個系統有深入的認識呢?不妨看看下文介紹：

　　1、氣密絕緣系統

　　氣密絕緣系統是比較復雜的，它由陶瓷或者玻璃等材質制作成外殼，加上動端蓋板、定端蓋板以及不銹鋼波紋管，從而形成一個完整的氣密絕緣系統。

　　為了保證陶瓷或者玻璃和不銹鋼之間形成良好的氣密性，不僅在封接的時候應該要有嚴格的操作工藝，而且還要求材料本身不能夠有很大的透氣性。

　　其中不銹鋼波紋管所發揮的作用是很大的，它能夠把內部真空狀態和外部大氣狀態有效隔離，而且能使動觸頭連同動導電桿在規定的范圍內運動，以完成真空開關的閉合與分斷操作。

　　3、屏蔽系統

　　屏蔽系統大致由屏蔽筒，屏蔽罩以及其他一些零件組成。它的主要作用可以分為三方面：

　　(1)可以防止觸頭在燃弧時產生大量的金屬蒸汽以及液滴噴濺，金屬蒸汽以及液滴噴濺都是會污染絕緣外殼的內壁，這樣就可以保護外殼，避免絕緣強度下降或者發生閃絡。

　　(2)可以改善內部電場的分布情況，從而有利于絕緣外殼體積的減小，尤其是對于高電壓場所所使用的真空滅弧室，其體積減小有很大的幫助。

　　(3)可以吸收部分電弧的能量，冷凝電弧的生成物。尤其是在開斷短路電流的措施后，電弧所產生的大部分熱能可以被屏蔽系統所吸收，從而可以提高觸頭間介質強度的恢復。

　　3、導電系統

　　導電系統主要由六個部分組成，也就是動導電桿構、定觸頭、動觸頭動跑弧面、定導電桿以及定跑弧面。

　　其中操動機構通過動導電桿之間的運動，可以讓使兩觸頭閉合，完成電路接通。為了使接觸電阻保持穩定，動導電桿的一端往往設置有導向套，利用壓縮彈簧，可以讓兩觸頭間保持額定壓力。分斷電流時，兩觸頭產生的電弧，可以完成電路的開斷。

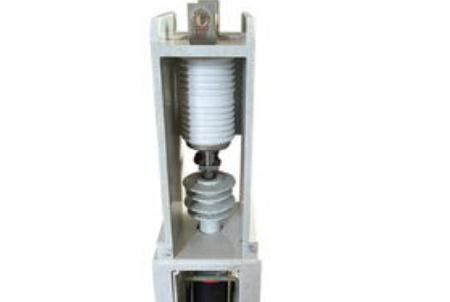

真空開關管

　　真空開關管的氣密絕緣系統、屏蔽系統以及導電系統就先介紹到這，看完后你應該知道氣密絕緣系統、屏蔽系統以及導電系統的重要性了吧。

相關資訊

　　真空滅弧室投入使用后，應經常擦拭絕緣外殼，使之清潔干燥，以免降低耐壓水平。應定期檢查調整真空開關的超程，保持觸頭間的壓力。定期用工頻耐壓法檢查真空滅弧室的真空度，如出現明顯的輝光放電或持續...

　　1、大修周期　　1.1 斷路器大修周期應根據具體情況及運行經驗等因素來確定，一般運行1-2年應進行大修一次。　　1.2 斷路器開斷短路電流達50次或帶負荷開斷超過20000次時...

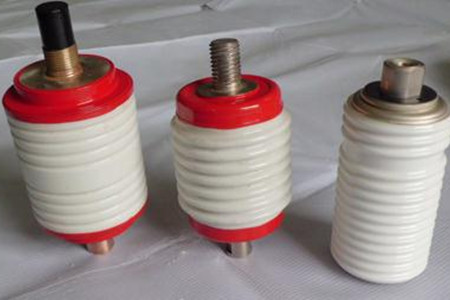

　　近幾年真空開關管的運用領域增多，使得該產品的生產水平不斷提高，產品的性能和質量也大大改進，其中一次封排的產品深受市場的歡迎，使用該工藝生產的時候，一次封排釬焊時容易出現廢品現象，導致廢品的原因有...
