湖北大禹漢光真空電器有限公司歡迎您！
型號：VITD12/1250-25
類型：真空滅弧室
品牌：大禹漢光(Dayu Hanguang)
產地：湖北孝感
廠家：湖北大禹漢光真空電器有限公司
價格：面議/電詢
| 主要技術參數 | ||
| 電壓參數 | ||
| 額定電壓(Ur) | kV | 12 |
| 額定短時(1min)工頻耐受電壓(Ud) | kV | 48 |
| 額定雷電沖擊耐受電壓(峰值)(Up) | kV | 85 |
| 額定頻率 | Hz | 50 |
| 電流參數 | ||
| 額定電流 | A | 1250 |
| 額定觸頭壓力下限時的回路電阻 | μΩ | ≤30 |
| 額定短路開斷電流 | kA | 20/25 |
| 額定短路開斷電流開斷次數 | Times | 30 |
| 額定短時耐受電流 | kA | 20/25 |
| 額定短路持續時間 | s | 4 |
| 額定峰值耐受電流(Ip) | kA | 50/63 |
| 額定短路關合電流(lIMc) | kA | 50/63 |
| 額定電纜充電開斷電流(Ic) | A | 25 |
| 額定單個電容器組開斷電流 | A | 400/630 |
| 額定背對背電容器組開斷電流 | A | 400 |
| 機械參數 | ||
| 運動部分質量 | kg | ≤0.7 |
| 觸頭自閉力 | N | 70±40 |
| 額定開距下的觸頭反力 | N | 120±50 |
| 對開關機械特性需求 | ||
| 觸頭開距 | mm | 9±1 |
| 平均分閘速度(觸頭閉合位置~75%開距) | m/s | 12±0.3 |
| 平均合閘速度(30%開距~觸頭閉合位置) | m/s | 0.8±0.2 |
| 額定觸頭壓力 | N | 2000±200 |
| 觸頭初壓力 | 1400±100 | |
| 觸頭合閘彈跳時間 | ms | ≤2 |
| 觸頭合閘和分閘不同期 | ms | ≤1 |
| 分閘觸頭反彈幅值 | mm | ≤2 |
| 壽命 | ||
| 儲存期 | years | 20 |
| 機械壽命 | Times | 10000 |
| 觸頭允許磨損厚度 | mm | 3 |

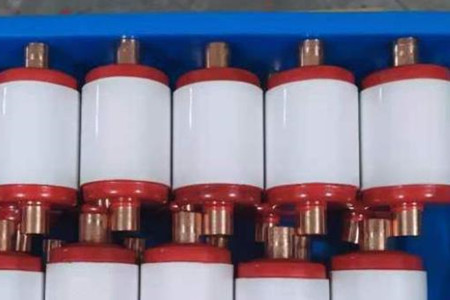

真空滅弧室在高壓電流斷路時有效滅弧的功能，能夠有效保障電力設備的安全和穩定運行。本文將深入探討它的結構、工作原理、特點以及應用，掌握這些知識，可以讓大家對其有更深入的認識。 結構 ...
真空滅弧室已經成為很多場所中必備設備之一，它在提高生產安全方面發揮著至關重要的作用。不過隨著此設備被越來越多的投入使用，它在市場上的銷量也很好，這使得很多廠家加入到此設備的生產大軍中，當生產的設...
真空滅弧室的優點在于它的可靠性比較優越，它充分利用了真空所帶來的絕緣和熄弧特性，成為冶金、運輸、化工以及采礦等供電系統中不可缺少的組成部分，這幾年隨著其使用的托大，在電力系統、電氣鐵道等方面也得...
真空滅弧室 內部結構比較復雜，它由好幾個部分組成，它的內部結構是怎么樣的呢?今天我們重點講講它的內部結構。 一：氣密絕緣系統 一般是由玻璃或者陶瓷材料生產，它由氣密絕緣外殼、動...

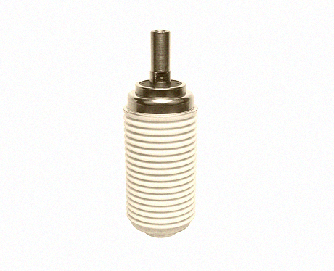

一、真空滅弧室的安裝要求 1、安裝前，用棉布或綢布蘸少許酒精，將絕緣外殼的表面擦干凈，同時將導電桿及電連接表面擦干凈，以使其與整機有良好的電接觸； 2、 裝入真空滅弧室后，...

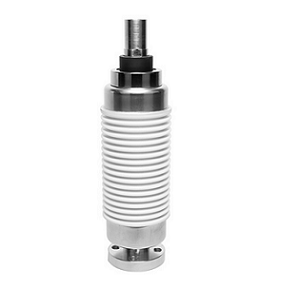

真空滅弧室 的觸頭結構一般有以下幾種： 1、 圓柱形觸頭：最簡單的觸頭結構，分斷電流不大，一般不超過7~8KA。 2、橫向磁場觸頭：典型的有螺旋槽橫磁、杯狀橫磁、萬字槽橫磁。...
